福建省电力勘测设计院

创建于1958年并于1983年独立建院的福建省电力勘测设计院是福建电力公司全资子公司，国际咨询工程师联合会会员单位。具备电力行业甲级、建筑行业甲级、建筑智能化甲级、勘察综合甲级，以及工程咨询、工程监理、工程总承包甲级资质，现有在职员工399人，其中高级以上职称92人，各类注册师139人。我院坚持走科技创新的道路,参与或独立完成了后石电厂(6×600MW)、华能福州电厂（2×350MW）、湄洲湾电厂(2×362MW)等一批省内外大中型火电厂勘测设计。

一、三维CAD（计算机辅助设计）集成系统开发的背景

（一）三维CAD集成系统（以下简称“三维设计集成系统”）是市场的准入证。为了使我国电力工程管理与国际水平全面接轨，国家电力规划设计总院要求300MW（百万千瓦）及以上大型火电厂初步设计审查必须提交三维CAD模型。

（二）三维设计集成系统是我院增强核心业务竞争力的必经之路。随着改革开放的不断深入，越来越多的国际工程公司进入国内电力市场，勘测设计市场竞争日益严峻。为了能够在竞争中生存以及实现可持续发展，我院始终坚持“把科技创新作为推动企业发展的第一源动力”。把建立电力工程三维设计集成系统，作为研究院生存和发展的关键因素。2001年1月始，组织专业人员在引进的VANTAGE PDMS三维设计集成系统基础上进行了大量的应用开发和定制，初步建立了以三维模型为主体、以工程数据库为核心、以技术规范为准则、以工程项目设计管理为主线、符合中国工程设计模式、满足国内工程设计需要的多专业协同FEDI（福建电力勘测研究院）三维设计集成系统。

二、系统结构及功能

(一)系统结构图

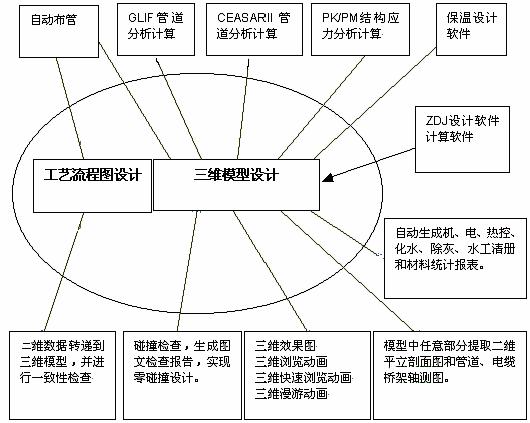

图1：FEDI电力工程三维设计集成系统结构图

(二)系统功能

1.系统设计和优化：可以进行工艺流程图设计；进行包括建筑、结构、设备、管道、电缆桥架、支吊架的三维模型设计；根据流程图进行自动布管；对流程图和三维模型进行一致性校验；对三维模型进行碰撞检查，实现零碰撞设计；远程设计模块，实现异地协同设计。

2.系统出图：根据工程需要定制出图模板，可以高效快速的自动从模型中生成工程所需的各类图纸，可以在三维模型的基础上，剖出二维平面图、直接抽取管道和桥架的轴测图，避免了二维设计的重复劳动。尤其是更改设计时，只需要在模型中
